- Tužková baterie má napětí 1,5 V a značí se AA. Když v držáku spojíme tři tužkové baterie, dostaneme napětí 3 x 1,5 V = 4,5 V - to je pro naše pokusy tak akorát.

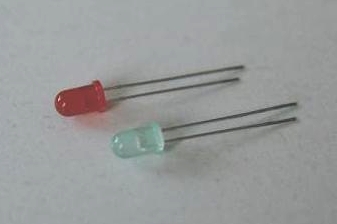

Všimněte si, že LED dioda má jeden vývod delší - na něj se připojuje kladný
pól baterie.
Značíme ho symbolem "+" (plus). Opačný vývod (ten záporný) se značí
symbolem "-" (minus). Ale to už asi znáte, ne?

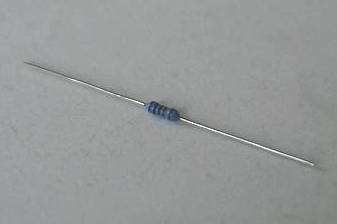

- Rezistor (také se nesprávně říká "odpor"), který potřebujeme,
bude mít hodnotu odporu 220 ohmů, což se značí 220R. Stačí miniaturní
s drátovými vývody.
Pokud nebudete mít rezistor 220 ohmů, můžete použít jiný v rozmezí
od 150 ohmů do 1000 ohmů.
Rezistory mají různou velikost odporu, ta ale nesouvisí s velikostí tělíska
rezistoru. Velikost odporu je u starších rezistorů natištěna na tělíscích
malinkými číslicemi a písmenky, ale protože se nápis časem setřel nebo
byl rezistor na destičce otočen nápisem dolů, začalo se používát značení
barevnými proužky.
My si teď jen povíme, že rezistory mají obvykle 5 proužků. z nichž
jeden bývá vzdálenější. To je ten pátý. Rezistor 220 ohmů má proužky červený-červený-
černý-černý--hnědý.
Jistě jste pochopili, že ty dvě pomlčky značí oddělení pátého proužku.

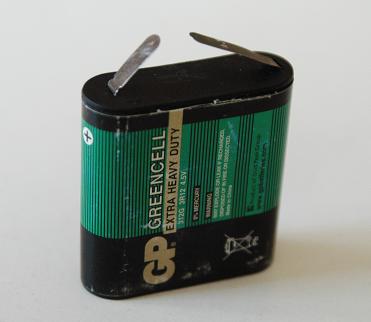

- Plochá baterie o napětí 4,5 V (čteme 4,5 voltu) má tu výhodu,
že má páskové mosazné vývody, kolem kterých se snadno omotá drátek. Protože
jsou vývody mosazné, časem si na ně ty drátky můžeme i připájet.
A také doufám, že jste si všimli, že baterie má kladný (+)
a záporný (-) pól. To budeme vždy velmi pečlivě rozlišovat.

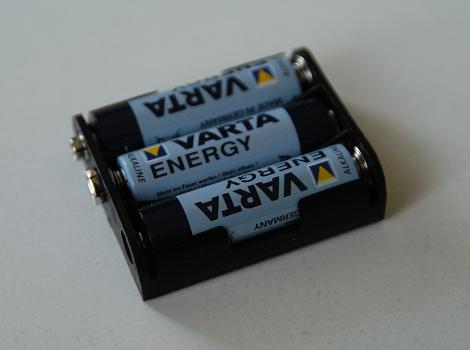

Plochou baterii můžeme nahradit třemi tužkovými bateriemi v plastovém držáku.
- Tužková baterie má napětí 1,5 V a značí se AA.
Když v držáku spojíme tři tužkové baterie, dostaneme napětí
3 x 1,5 V = 4,5 V
- to je pro naše pokusy tak akorát.
TAK, TEĎ MÁME VŠE POHROMADĚ, TAK SI ZAPOJÍME ELEKTRICKÝ OBVOD.
V elektrickém obvodu je k nějakému zdroji elektřiny (v našem případě
je to baterie) připojen spotřebič - tím spotřebičem je pro nás LED dioda.
Právě jsme si řekli, že baterie je zdrojem elektřiny - a to docela
silným zdrojem. Kdybychom k baterii připojili naši LED diodu přímo, protékal
by jí tak velký proud, že by to dioda vydržela jen zlomek sekundy
a pak by se spálila...
Proto do obvodu zařadíme rezistor, který se vyznačuje vlastností,
kterou nazýváme odpor. A co to znamená klásti odpor, to všichni víte.
Rezistor tedy klade odpor protékajícímu proudu a omezuje jeho velikost tak,
že už LED diodě neublíží.
Naše zapojení si můžeme namalovat do pracovního sešitu, abychom ho později
mohli znovu použít.

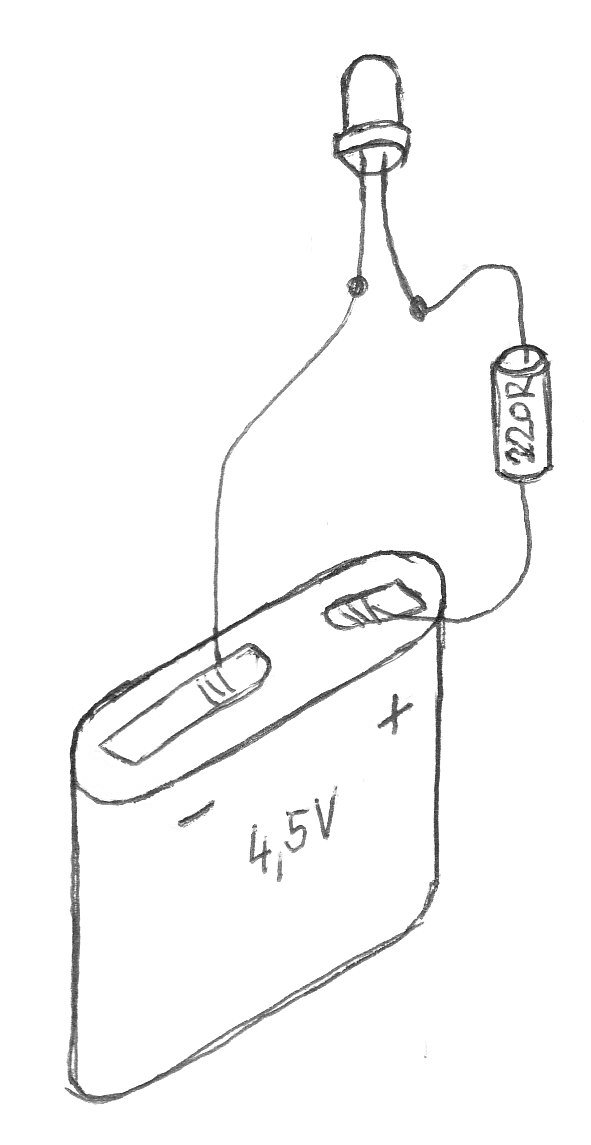

No, to, co jsem nakreslil a co vidíte na obrázku ale není moc pěkné
a co mi to přitom dalo práce... Je vidět, že nejsem žádný velký kreslíř.
Aby si rozuměli všichni elektrotechnici nejen v České republice,
ale i po celém světě, používají se schematické značky.
S jejich použitím se pak kreslí tzv. schéma zapojení obvodu.

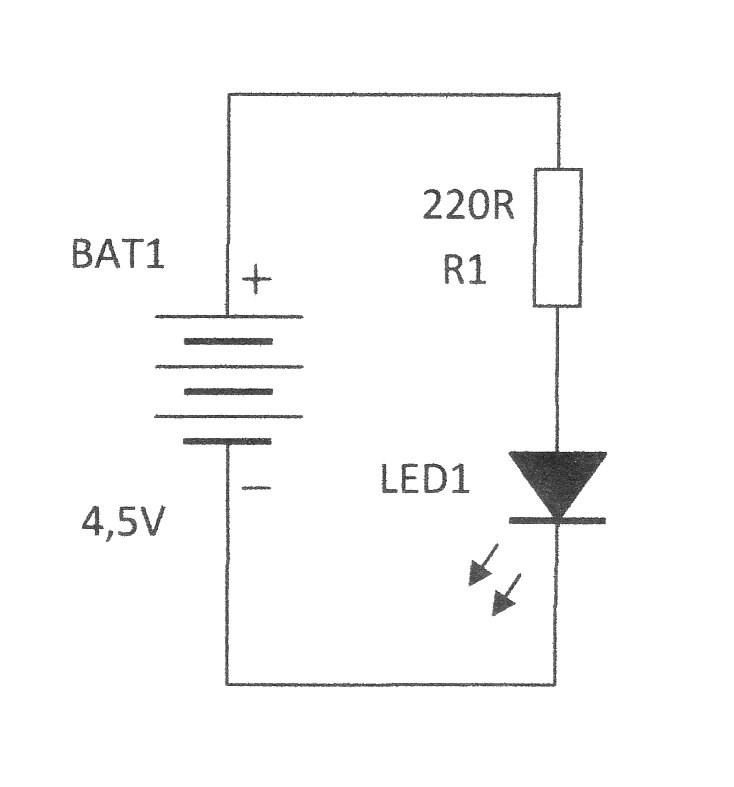

Ukázku schématu zapojení našeho obvodu s LED diodou vidíte na obrázku.
Můžeme si tedy nakreslit první schematické značky, abychom je mohli
dále používat.
A ještě něco chytrého na závěr: Až se vás někdo zeptá, co je to ta LED dioda, můžete ukázat, co jste se naučili. LED je zkratka anglického názvu Light Emitting Diode, čili česky řečeno "světlo vyzařující dioda". Jednoduché, že?
O kreslení schémat a o schematických značkách si povíme jindy...
Základní schematické značky najdete v kapitole našich stránek SCHEMATICKÉ ZNAČKY.

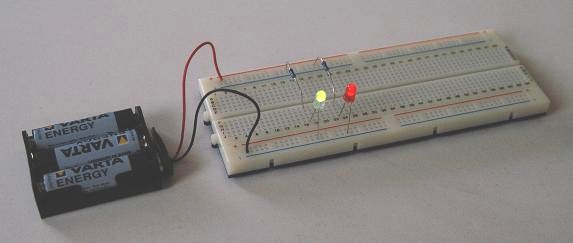

A tady vidíte, jak vypadá naše zapojení se dvěma LED diodami a rezistory na nepájivém poli.
