SCHEMATICKÉ ZNAČKY

Schematické značky slouží k tomu, abychom si nejen my, ale všichni elektronici na celém světě uměli předávat zapojení obvodů a bez velkého učení jim porozuměli...



Tak teď si ukážeme ty nejběžnější součástky - na fotografii uvidíte, jak vypadají, na druhém obrázku je pak schematická značka.








NÁZEV SKUTEČNÁ SOUČÁSTKA SCHEMATICKÁ
ZNAČKA
REZISTOR Rezistor Značka rezistor

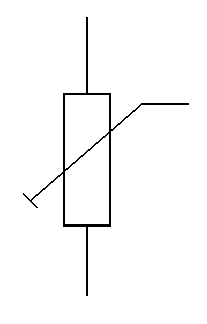

ODPOROVÝ TRIMR Odporový trimr Značka odporový trimr

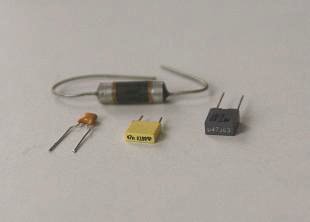

KONDENZÁTOR Kondenzátor Značka kondenzátor
KONDENZÁTOR

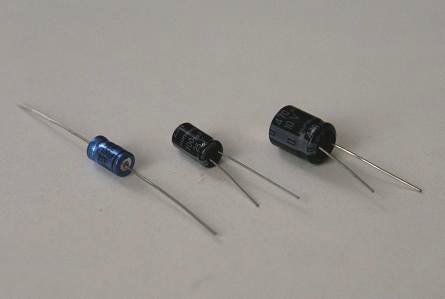

ELEKTROLYTICKÝ		 Kondenzátor elyt Značka kondenzátor elyt

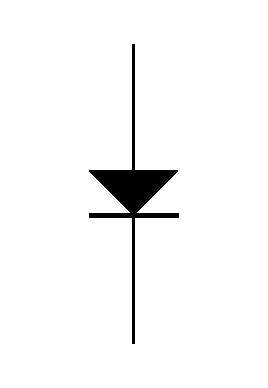

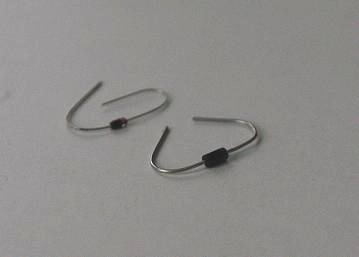

DIODA Dioda Značka dioda

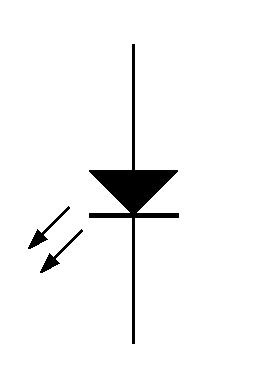

LED DIODA LED dioda Značka LED dioda

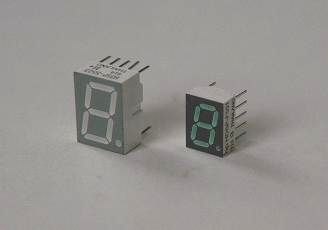

SEDMISEGMENTOVÝ
LED DISPLEJ		 7 seg displej Značka 7 seg displej

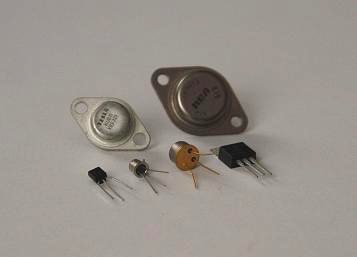

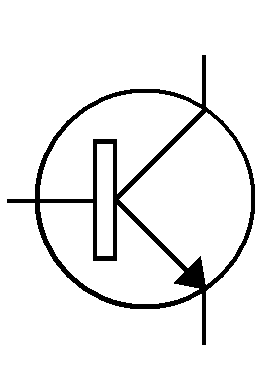

TRANZISTOR NPN Tranzistor Značka tranzistor NPN

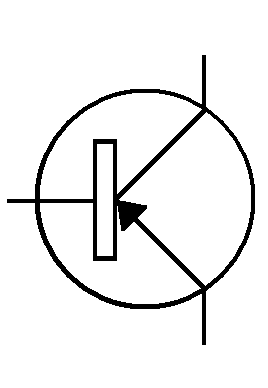

TRANZISTOR PNP Nic Značka tranzistor PNP

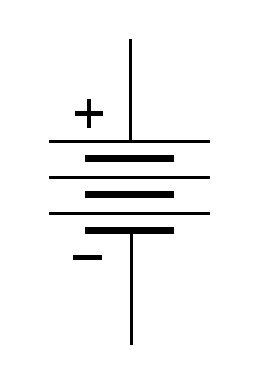

BATERIE Baterie Značka baterie

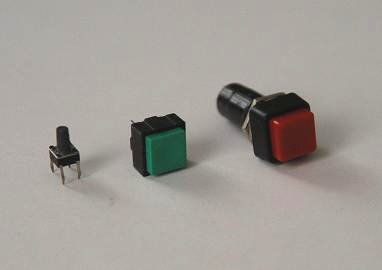

TLAČÍTKO Tlačítko Značka tlačítko

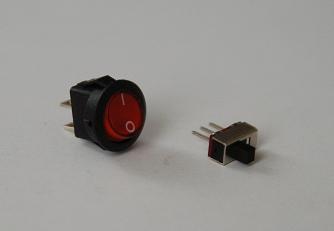

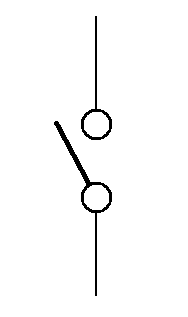

VYPÍNAČ Vypínač Značka vypínač

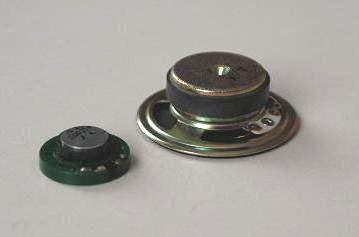

REPRODUKTOR Reproduktor Značka reproduktor


Schematických značek je ještě velké množství, ale ty, které jsou pro nás nejdůležitější, máte zde.
Když během další práce narazíme na nové součástky, vždy si k nim samozřejmě doplníme i příslušné schematické značky.
